产品名称:IX系列剖视图

产品分类:IX系列

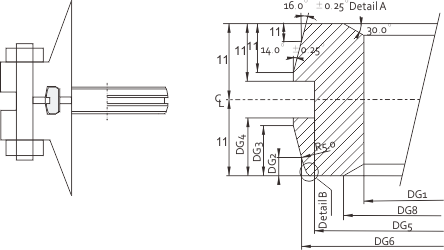

表九密封环及其b.2-dimensions




















DN

NPS

IX

size

Dg1

mm

DG2

mm

DG3

mm

DG4

mm

DG5

mm

DG6

mm

DG7

mm

DG8

mm

HG1

mm

HG2

mm

HG3

mm

HG4

mm

HG5

mm

RG1

mm

Weight

 kg

15

12

IX15

22.2

27.91

28.46

28.66

27.47

29.14

30.19

24.7

0.35

1.20

3.30

3.8

10.00

0.5

0.02

20

34

IX20

27.2

32.93

33.47

33.67

32.48

34.16

35.20

29.7

0.35

1.20

3.30

3.8

10.00

0.5

0.03

25

1

IX25

34.2

39.95

40.49

40.69

39.50

41.18

42.22

36.7

0.35

1.20

3.30

3.8

10.00

0.5

0.03

40

1 12

IX40

49.3

55.84

56.38

56.58

55.34

57.11

58.21

51.9

0.35

1.27

3.48

4.0

10.56

0.5

0.05

50

2

IX50

61.3

68.43

69.08

69.32

67.92

69.89

71.13

64.4

0.42

1.41

3.89

4.5

11.78

0.6

0.08

65

2 12

IX65

74.4

82.14

82.79

83.03

81.52

83.69

85.05

77.8

0.42

1.56

4.28

4.9

12.98

0.6

0.12

80

3

IX80

89.5

97.74

98.49

98.77

97.09

99.47

100.96

93.3

0.49

1.71

4.70

5.4

14.24

0.7

0.17

100

4

IX100

115.7

125.17

126.04

126.36

124.44

127.15

128.85

120.1

0.56

1.94

5.34

6.2

16.19

0.8

0.28

125

5

IX125

142.0

152.66

153.64

154.00

151.87

154.87

156.75

146.7

0.63

2.15

5.92

6.8

17.94

0.9

0.42

150

6

IX150

170.2

182.17

183.25

183.66

181.32

184.61

186.66

175.4

0.70

2.36

6.48

7.5

19.64

1.0

0.62

200

8

IX200

220.5

233.46

234.66

235.10

232.45

236.19

238.54

226.5

0.77

2.68

7.38

8.5

22.36

1.1

0.99

250

10

IX250

274.9

292.64

294.05

294.57

291.57

295.78

298.42

281.7

0.91

3.02

8.31

9.6

25.20

1.3

1.85

300

12

IX300

325.0

341.13

342.65

343.21

339.97

344.52

347.36

332.5

0.98

3.26

8.96

10.4

27.15

1.4

2.18

350

14

IX350

357.1

373.87

375.38

375.94

372.58

377.34

380.32

365.0

0.98

3.42

9.39

11.0

28.46

1.4

2.60

400

16

IX400

409.3

427.36

428.98

429.58

425.98

431.08

434.27

417.9

1.05

3.66

10.05

11.9

30.47

1.5

3.43

450

18

IX450

459.4

478.90

480.63

481.27

477.45

482.85

486.23

468.6

1.12

3.87

10.65

12.7

32.28

1.6

4.38

500

20
