RX型垫片

RX型RTJ环垫圈制造符合API 6A和ASME B16.20标准，适合API 6 B和ASME / ANSI B16.5法兰。

RX型是一个压力能量适应的标准R型垫圈。RX型的设计以适应同一个标准的R槽设计,使得接合互换。修改后的设计使用压力能量影响,提高了系统内部压力，增加密封的效率。

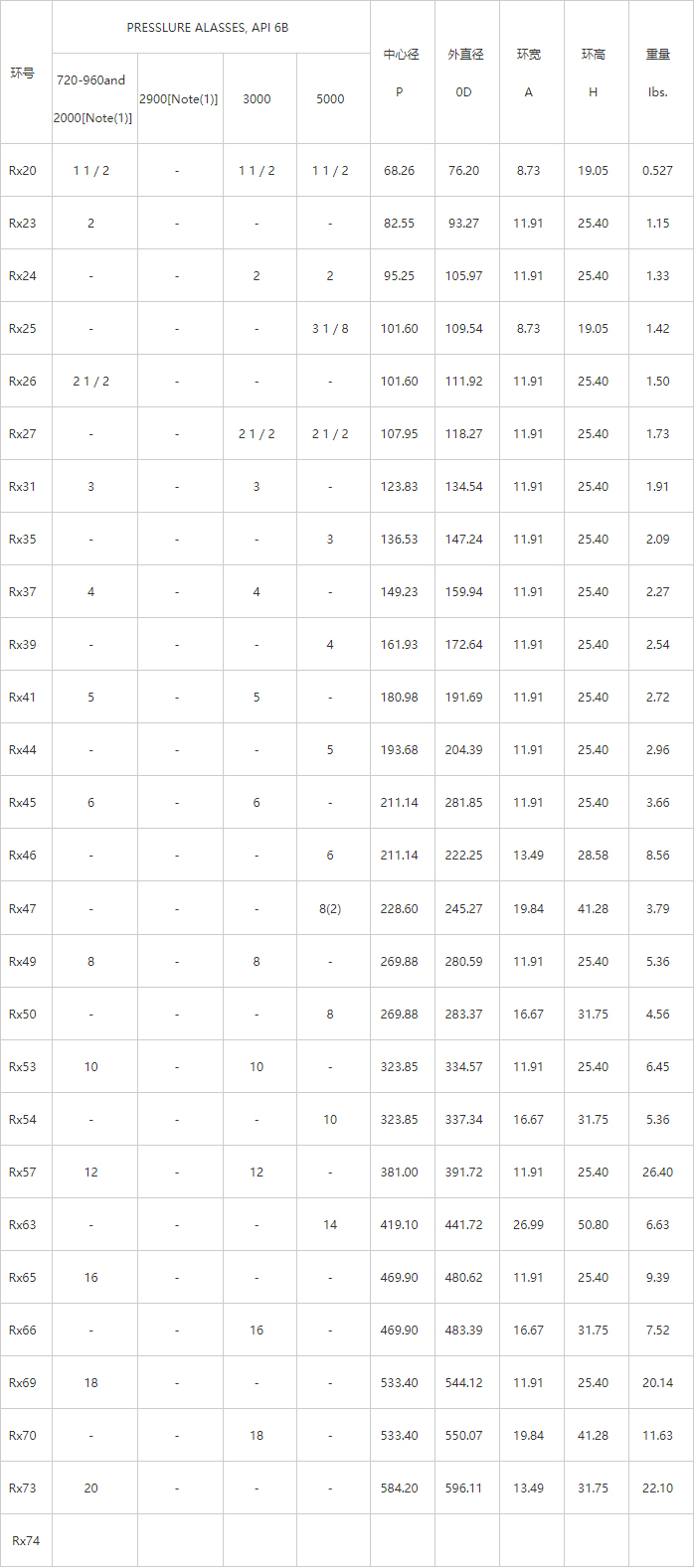

压力:2000 - 5000 PSI

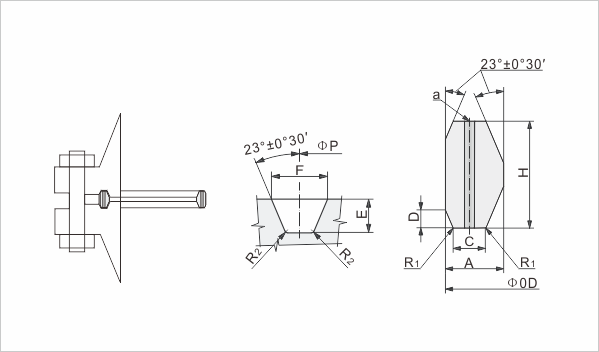

公差：（mm）
A *（环的宽度）
+ 0.20，-0.000
h（环的高度）
+ 0.20，-0.000
外径（外径）
+ 0.5，-0.000
23 *（角）
1/2°
*宽度公差为0.008英寸。
“A”和高度“H”是允许的，只要宽度或高度的变化在整个圆周上不超过0.004英寸。

注 1:

压力通道孔说明在环式接头截面保证均衡的压力可能会被困在槽，它是在环rx82通过rx91只。孔的中心线应位于“C”（宽平）的中点。孔直径应为A。
