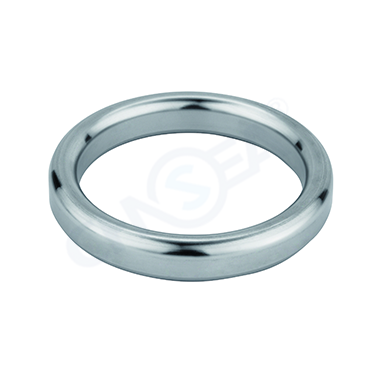

椭圆垫一种截面形状为椭圆形的金属垫片，其由金属材料通过锻造和热处理以及机械加工而成，有径向自紧密封的作用。

  椭圆垫是靠垫片与法兰梯形槽的内外面（主要为外侧面）接触，通过压紧形成密封作用。其与法兰槽主要表现为线接触，具有很好的密封性能，但对于加工精度要求高，因此制造成本也高，其选用的材质硬度应低于法兰面15~20HB，并且相较于另一种八角垫，椭圆垫不能够重复使用。

 椭圆垫的安装过程：

  椭圆垫安装于法兰面的梯型环槽内，拧紧连接螺栓时，受轴向压缩与上下梯型槽帖紧，产生塑性变形，形成一环状密封带，建立初始密封。升压后在介质压力的作用下，使环垫径向扩张，垫片与梯形槽的斜面更加帖紧，产生自紧作用。不过介质压力的升高也会导致法兰和连接螺栓变形，造成密封面间的相对分离，垫片密封比相对下降，因此椭圆垫可认为是半自紧密封。

  椭圆垫的性能特点：

  1.耐高温、耐高压  适用于高压法兰

  2.密封持久、可靠

  3.适应压力、温度有波动的工况条件
